Choisir une palette de couleurs thermiques

Bien que les images thermiques puissent parfois ressembler à des photographies standard, leurs couleurs vives ou leurs détails en échelle de gris contrastants représentent un ensemble de données très précis et très volumineux sur la température. Comprendre ce que ces couleurs et teintes représentent peut aider à détecter tout, d’une fuite d’eau à une personne disparue.

Comme toute image numérique, les images thermiques sont composées de pixels. En imagerie thermique, chaque pixel individuel représente un point de données de température spécifique. Ces points de données se voient attribuer une couleur ou une teinte unique en fonction de leur valeur, ce qui signifie que lorsque le capteur thermique détecte des changements d’énergie thermique, il exprimera ce changement en ajustant la couleur ou la teinte d’un pixel.

Changer les palettes modifie l’apparence d’une scène et met en évidence les zones clés d’une image thermique sans modifier les données de température. Les palettes thermiques relèvent en grande partie des préférences de l'utilisateur, mais certains environnements ou situations peuvent tirer parti d'une palette plutôt qu'une autre.

Voici les options de palettes que vous êtes susceptible de voir :

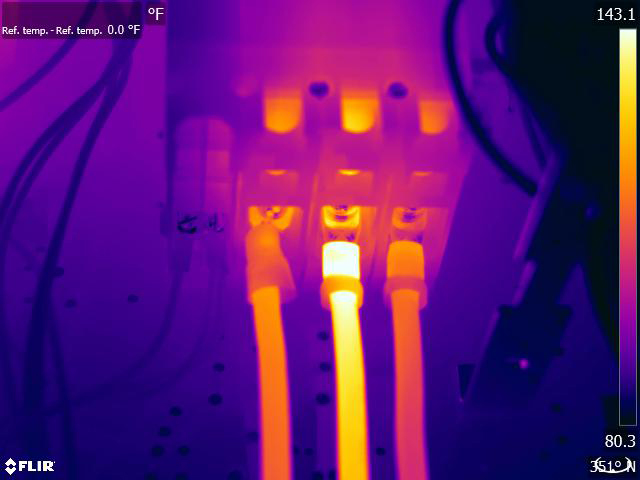

IRONBOW :

Très appréciée des thermographes, Ironbow offre une palette polyvalente qui permet d'identifier rapidement les anomalies thermiques en utilisant la couleur pour montrer la distribution de la chaleur et les détails subtils. Les objets chauds sont représentés dans des couleurs plus claires et chaudes, tandis que les objets froids sont représentés dans des couleurs sombres et froides.

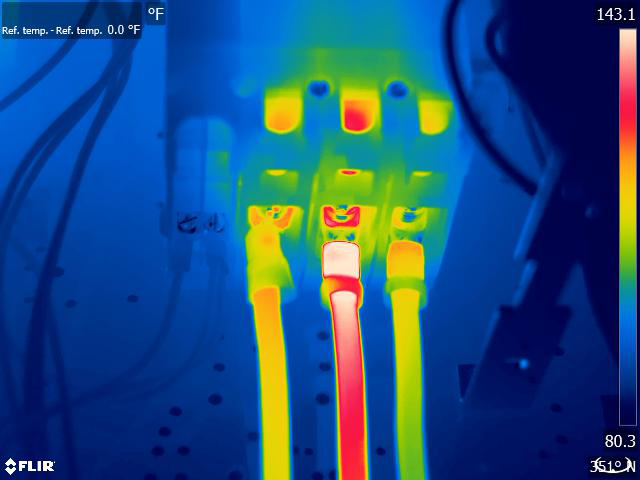

RAINBOW :

Rainbow est semblable à Ironbow avec des couleurs chaudes représentant la partie la plus chaude de l’image et des couleurs froides représentant les pièces les plus froides, mais ajoute plus de couleurs au mélange. Il est idéal pour identifier les objets dans des environnements avec des différences de chaleur minimales.

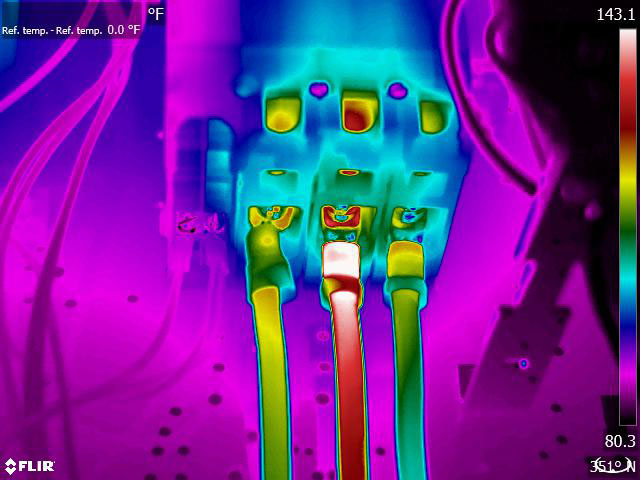

RAINBOW HC :

Rainbow HC, ou Rainbow High Contrast, fait exactement ce que le nom dit : il ajoute plus de contraste à l’image. Cela vous permet de voir des détails plus uniformes par rapport aux autres palettes et de repérer les différences de température subtiles.

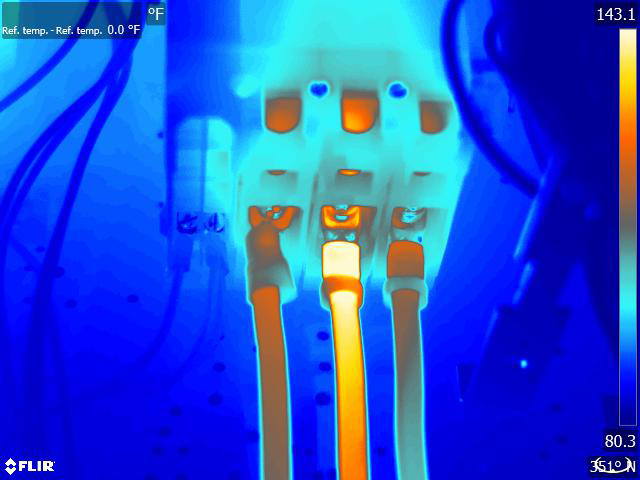

ARCTIC :

En identifiant les objets chauds par une couleur dorée et les objets plus froids par des nuances de bleu, la palette Arctic combine la coloration simple de l'Ironbow avec la performance à faible contraste du Rainbow HC. Les couleurs différentes détectent rapidement les sources de chaleur tandis que l’ombrage plus foncé élimine les légers changements de température.

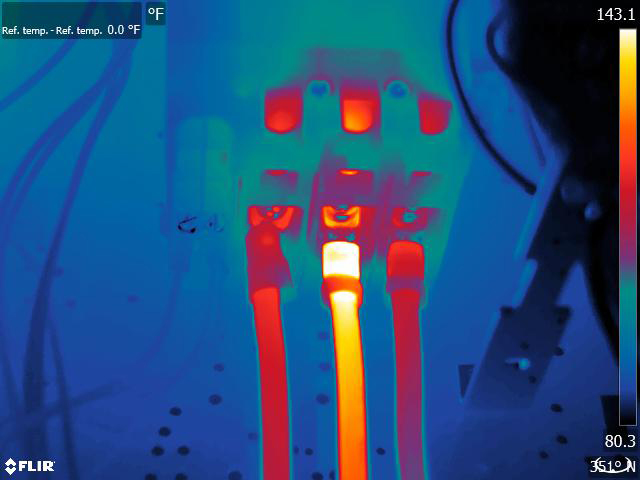

LAVA :

Comme Ironbow et Arctic, Lava affiche des objets chauds et des couleurs chaudes et des objets plus froids en bleu. C’est une autre bonne option pour capturer rapidement la chaleur corporelle et d’autres détails dans des environnements à faible contraste.

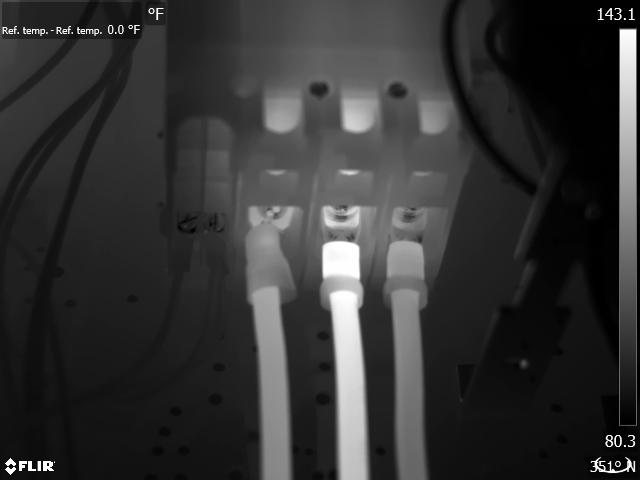

WHITE HOT :

La palette la plus couramment utilisée à travers le tableau, White Hot affiche des objets plus chauds en blanc et des objets plus froids en noir. Les palettes d’échelles de gris offrent une simplicité pour les scènes avec une large plage de température et génèrent des images avec des détails réalistes. La polyvalence de White Hot le rend attrayant pour une utilisation dans les paysages changeants et les zones urbaines.

BLACK HOT :

Black Hot est la version inversée de la palette White Hot, affichant des objets plus chauds comme noirs et des objets plus froids comme blancs. Un favori parmi les forces de l’ordre et les chasseurs, Black Hot affiche la chaleur corporelle dans une image claire et réaliste.

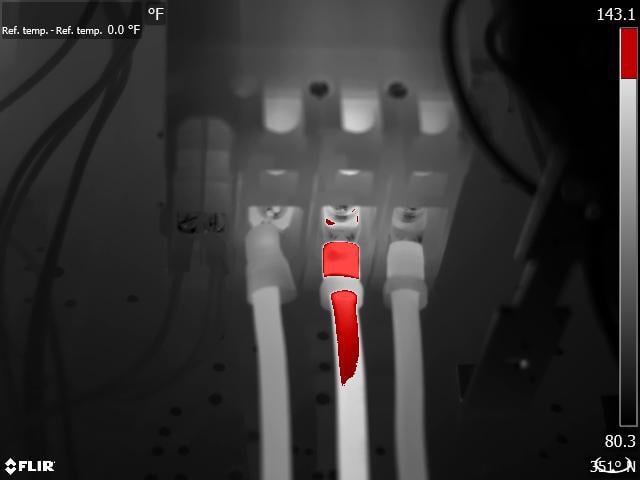

ISOTHERMES :

Les isothermes sont des couleurs vives, généralement rouges, jaunes ou bleues, qui mettent en évidence certaines plages de température dans une image en échelle de gris. Ces plages peuvent être réglées par l’opérateur ou préréglées dans la caméra. Les thermographes industriels utilisent des isothermes pour les alerter de l’utilisation d’équipement chaud en dehors des limites de sécurité ou de zones froides qui pourraient indiquer une fuite d’eau, tandis que les pompiers les utilisent pour trouver les zones les plus chaudes de l’incendie.

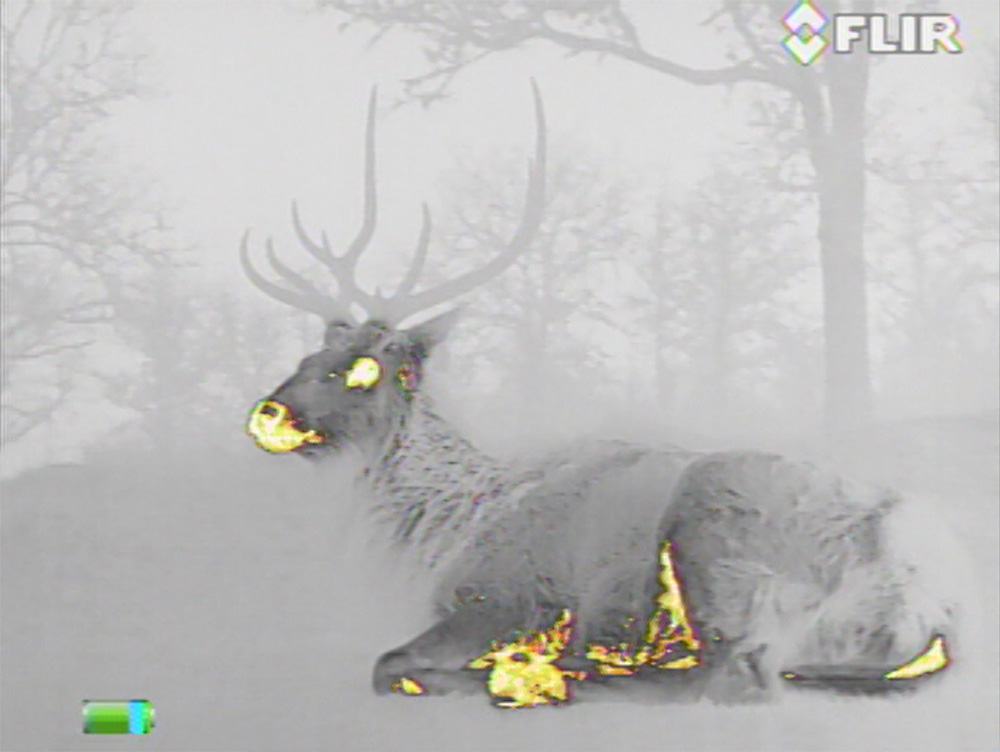

InstAlert sur la série Scout ou la palette de feux progressifs sur la série Scion sont des exemples d’isothermes préréglés.

Chaque utilisateur visualise et interprète les images thermiques différemment. La simplicité de White Hot peut ne pas fournir suffisamment de détails pour certaines applications, tandis que le contraste élevé de Rainbow HC peut être trop occupé pour certains cas d’utilisation. Obtenir une expérience pratique avec chaque palette disponible est la meilleure façon de prendre des décisions éclairées sur le terrain ou lors de la génération d’un rapport.
