Comment détecter une fuite d’eau avec l’imagerie thermique

Les fuites d’eau et l’infiltration d’humidité peuvent causer de graves dommages à une maison ou à un bâtiment et peuvent être difficiles à détecter jusqu’à ce qu’il soit déjà trop tard. À l’aide d’une caméra d’imagerie thermique et dans les bonnes circonstances, il est possible de trouver des problèmes cachés d’eau et d’humidité sans avoir recours à des tests destructeurs.

Il existe de nombreuses sources d’humidité de construction, y compris l’humidité (pendant toute saison), la condensation, les fuites de tuyaux, la pluie et la neige, et même la respiration des personnes et des animaux. Habituellement, un faible niveau d’humidité est acceptable, mais les fuites ou la condensation importante peuvent causer de graves problèmes. Une caméra d’imagerie thermique ne peut pas « voir » l’humidité dans les murs, mais elle peut détecter des différences de température subtiles et des motifs qui révèlent l’existence de l’eau.

Motifs d’humidité

L’humidité dans les bâtiments se propage généralement selon un motif reconnaissable selon l’endroit où se trouve l’eau :

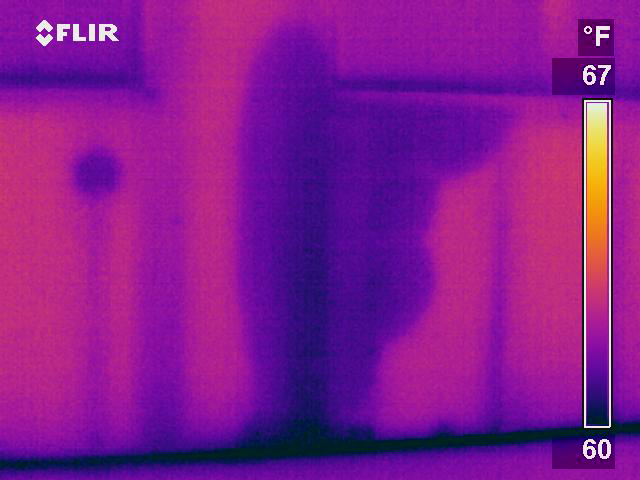

Murs - forme triangulaire descendante formée lorsque l’eau se propage vers le bas

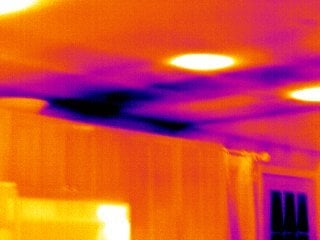

Plafond - forme amorphe et non structurée avec des zones de matériau mouillées et humides s’étendant vers l’extérieur avec des températures différentes

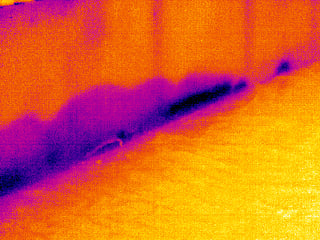

Inondation – l’eau évacue un mur dans l’isolation et les montants muraux

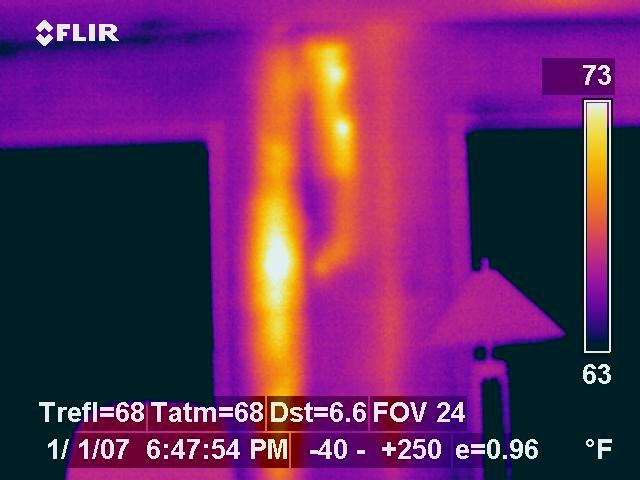

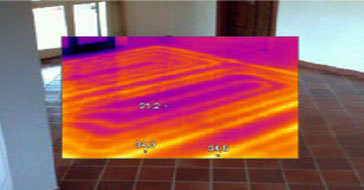

Tuyau d’eau chaude - les fuites se présentent comme une zone chaude

L’humidité est l’un des problèmes les plus difficiles à détecter dans un bâtiment. Les signes sont subtils et faciles à manquer jusqu’à ce que l’eau commence à s’écouler du plafond. La formation en thermographie peut aider à identifier et à obtenir la bonne caméra pour le travail.

Quelle est la meilleure caméra thermique pour la détection de l’humidité?

L’humidité a tendance à ne causer que des différentiels de chaleur subtils. Une caméra thermique capable de détecter l’humidité doit avoir une haute résolution et une grande sensibilité thermique (NETD), ce qui signifie que de petites différences de température seront affichées. Dans le cas de la sensibilité thermique, plus il est bas, mieux c’est, donc une caméra avec une sensibilité de 30mK est idéale pour les applications d’humidité, tandis qu’une caméra avec une sensibilité de 100mK est mieux adaptée aux applications industrielles et à la détection de grandes différences de température.

De plus, il est préférable d’utiliser une caméra qui vous permet d’ajuster manuellement le niveau et la portée de l’image thermique. Les problèmes d’humidité apparaissent mieux lorsque l’image est ajustée pour une portée d’environ 10 °C ou 20 °C, ce qui aide même les différences de température minute à se démarquer.

Les excellentes caméras thermiques à cette fin comprennent la FLIR E6 pour les applications de base, et la FLIR E8 et la FLIR E95 pour les options de résolution plus élevée.

N’oubliez pas les humidimètres

Les caméras thermiques peuvent aider à localiser l’eau et à évaluer l’étendue de l’humidité, mais l’identification d’un motif qui ressemble à l’humidité ne garantit pas la présence d’eau. Il y a une multitude de raisons pour lesquelles vous pourriez voir un différentiel de température en plus de l’humidité dans les murs. Pour vérifier ce que vous voyez, vous devez toujours utiliser un humidimètre pour confirmer ce que la caméra thermique a détecté.

Les compteurs d’humidité FLIR et Extech offrent plusieurs options de détection pour chaque application, et les compteurs comme le FLIR MR176 combinent même les capacités d’imagerie thermique et de mesure de l’humidité pour localiser et tester l’humidité.

Lorsque vous effectuez une inspection du bâtiment à la recherche de fuites d’eau, assurez-vous de prendre votre temps. L’eau est détectée avec un imageur thermique en raison des différences de température causées par l’évaporation, la capacitance ou la conduction, et ces processus peuvent être affectés par les conditions météorologiques ou l’humidité intérieure. Pour une compréhension complète de la façon dont les imageurs thermiques peuvent détecter l’humidité, envisagez de suivre un cours de thermographie par le biais du Centre de formation infrarouge.
