Choisir le bon objectif

Il y a de nombreux facteurs à prendre en compte lors du choix d’un objectif pour votre caméra thermique : la qualité de l’image et la précision de la mesure de la température sont les principaux facteurs à prendre en compte.

Pour assurer la meilleure imagerie thermique et le plus grand nombre de points de mesure sur votre sujet, vous devriez sélectionner un objectif qui remplit le champ de vision avec votre cible d’intérêt. En même temps, vous aurez besoin de la résolution spatiale optimale pour vous assurer que le plus petit détail d’objet que vous devez voir correspond à votre champ de vision instantané (IFOV).

RÉSOLUTION SPATIALE

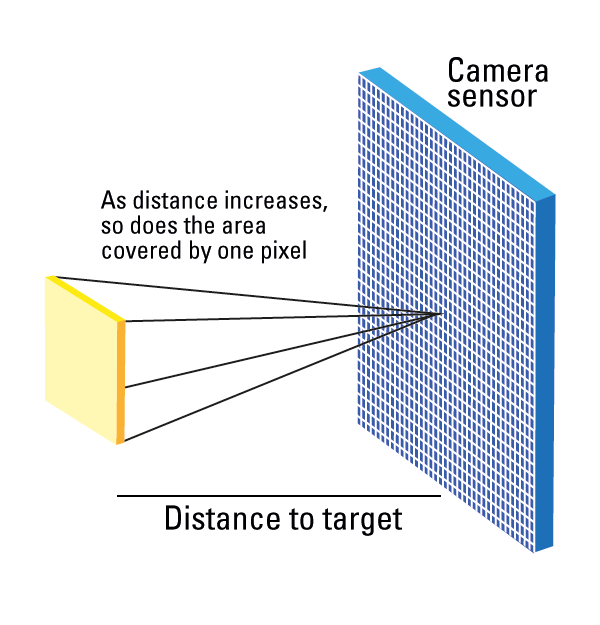

La résolution spatiale d’une caméra indique le plus petit détail qui peut être vu par un pixel dans le détecteur de la caméra. Il est mesuré en termes d’IFOV et dépend à la fois du champ de vision (FOV) de votre lentille et de la distance par rapport à votre cible. Tout près de l’objectif de la caméra, la zone vue par un pixel, ou l’IFOV, est très petite; lorsque vous vous éloignez, le pixel unique couvre une plus grande zone d’intérêt. Vous pouvez le voir dans l’illustration.

CHAMP DE VISION (FOV)

Le champ de vision change également lorsque vous visualisez des objets de plus loin. Tout comme la résolution spatiale, cela signifie qu’il y aura moins de pixels sur une cible lorsque vous ciblez quelque chose de distant plutôt que de rapproché. Idéalement, vous voulez que l’objet remplisse le champ de vision, mais parfois, ce n'est pas possible en raison de la chaleur de la cible et du danger qu’elle pourrait poser pour la caméra ou l’opérateur. Dans ces cas, vous choisirez un objectif avec une longue distance focale et un FOV étroit afin que les objets accaparent une plus grande partie du cadre.

Une fois que vous avez défini le champ de vision et la résolution spatiale souhaités, vous pouvez sélectionner le meilleur objectif ou le meilleur ensemble d’objectifs pour votre application. Les calculs nécessaires pour déterminer ces valeurs à la main peuvent être intimidants; c’est pourquoi Teledyne FLIR a développé une calculatrice de champ de vision en ligne gratuite pour vous aider à ce faire.

ACCÉDEZ À LA calculatrice de champ de vision en ligne gratuite

Pour utiliser l’outil en ligne, saisissez simplement la taille de l’objet, la distance par rapport à l’objet et l’objectif potentiel. La calculatrice calculera le champ de vision, la résolution spatiale et le nombre de pixels sur l’objet d’intérêt, ce qui rendra le processus de sélection d’objectif très facile.
